應用：高壓油基流體液壓系統輸送。

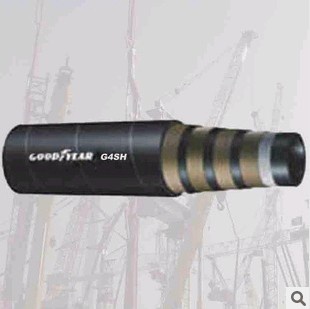

結構：
內膠：丁腈橡膠。
外膠： 黑色氯丁像膠混合物，滿足MT98和GB/T15907阻燃標準要求。
增強層：四層交互纏繞的高強度鋼絲。
溫度：-40℉～212℉（-40℃～100℃）
標準：GB/T 10544 4SH, EN856 4SH,MT98 4SH
標識：Good Year M4SH-20-32 1-1/4" EN856 W.P.32.5Mpa(4720psi)B.P.130Mpa(1885psi)MSHA-2G-1C-14C/36
產品參數：
| 產品編碼 | 外層鋼絲直徑 | 外膠直徑 | 工作壓力 | 操作壓力 | 爆破壓力 | 彎曲半徑 | ||||||||
| 至小 | 至大 | 至小 | 至大 | 至小 | 至大 | 至小 | 至大 | |||||||
| Dode | in | mm | mm | mm | mm | mm | mm | Mpa | psi | Mpa | pai | Mpa | psi | mm |
| M4SH-12-19 | 3/4 | 18.6 | 19.8 | 27.6 | 29.2 | 31.4 | 33 | 42 | 6092 | 60 | 8702 | 168 | 24366 | 280 |
| M4SH-16-25 | 1 | 25 | 26.4 | 34.4 | 36 | 37.5 | 39.9 | 38 | 5511 | 54 | 7832 | 152 | 22045 | 340 |
| M4SH-20-32 | 1 1/4 | 31.4 | 33 | 40.9 | 42.9 | 43.9 | 47.1 | 32.5 | 4714 | 46 | 6672 | 130 | 18855 | 455 |
| M4SH-24-38 | 1 1/2 | 37.7 | 39.3 | 47.8 | 49.8 | 51.9 | 55.1 | 29 | 4206 | 40 | 5801 | 116 | 16824 | 560 |
| M4SH-32-51 | 2 | 50.4 | 52 | 62.2 | 64.2 | 66.5 | 69.7 | 25 | 3626 | 35 | 5076 | 100 | 14504 | 710 |
