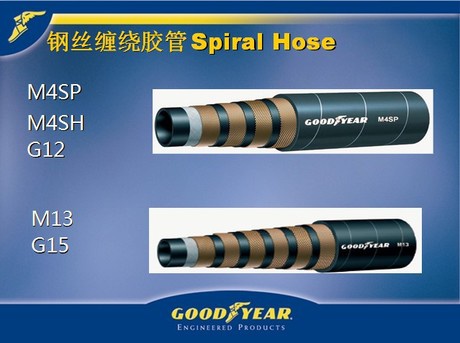

應用:超高壓油基流體液壓輸送系統。
結構:
內膠:丁腈橡膠。
外膠: 黑色氯丁像膠混合物,滿足MT98和GB/T15907阻燃標準要求。
增強層:四層交互纏繞的高強度鋼絲。
溫度:-40℉~212℉(-40℃~100℃)
標準:GB/T 10544 4SP, EN856 4SP,MT98 4SP
標識:Good Year M4SP-12-19 3/4" EN856 W.P.35Mpa(5080psi)B.P.140Mpa(20305psi)MSHA-2G-1C-14C/36
連接:聯系軟管安裝商請教正確的安裝建議和接頭過程。至低訂購量:請聯系公司客戶服務部詢問。
產品參數:
產品編碼 | 內徑 | 外層鋼絲直徑 | 外膠直徑 | 工作壓力 | 操作壓力 | 爆破壓力 | 彎曲半徑 | |||||||
至小 | 至大 | 至小 | 至大 | 至小 | 至大 | 至小 | 至大 | |||||||
Dode | in | mm | mm | mm | mm | mm | mm | Mpa | psi | Mpa | pai | Mpa | psi | mm |
M4SP-04-06 | 1/4 | 6.2 | 7 | 14.1 | 15.3 | 17.1 | 18.7 | 45 | 6527 | 63 | 9137 | 180 | 26106 | 150 |
M4SP-06-10 | 3/8 | 9.3 | 10.1 | 16.9 | 18.1 | 20.6 | 22.2 | 44.5 | 6454 | 62 | 8992 | 178 | 25816 | 180 |
M4SP-08-13 | 1/2 | 12.3 | 13.5 | 19.4 | 21 | 23.8 | 25.4 | 41.5 | 6019 | 58 | 8412 | 166 | 24076 | 230 |
M4SP-10-16 | 5/8 | 15.5 | 16.7 | 23 | 24.6 | 27.4 | 29 | 35 | 5076 | 50 | 7252 | 140 | 20305 | 250 |
M4SP-12-19 | 5/8 | 18.6 | 19.8 | 27.4 | 29 | 31.4 | 33 | 35 | 5076 | 50 | 7252 | 140 | 20305 | 300 |
M4SP-16-25 | 1 | 25 | 26.4 | 34.5 | 36.1 | 38.5 | 40.9 | 28 | 4061 | 40 | 5801 | 112 | 16244 | 340 |
M4SP-20-32 | 1 1/4 | 31.4 | 33 | 45 | 47 | 49.2 | 52.4 | 21 | 3045 | 30 | 4351 | 84 | 12183 | 460 |
M4SP-24-38 | 1 1/2 | 37.7 | 39.3 | 51.4 | 53.4 | 55.6 | 58.8 | 18.5 | 2683 | 26 | 3771 | 74 | 10733 | 560 |
M4SP-32-51 | 2 | 50.4 | 52 | 64.3 | 66.3 | 68.2 | 71.4 | 16.5 | 2393 | 24 | 3481 | 66 | 9572 | 660 |
